分布式光纖測溫系統

產品概述

上圖實例

直流屏
D-GDZW-65AH/DC110-1

產品概述

DMS-POWER1000系列分布式光纖在線測溫系統

DTS分布式光纖傳感在線溫度監測系統是根據光纖后向拉曼散射光譜的溫度效應，通過在電纜表面敷設感溫光纜，實現對電纜溫度的在線監測和自動報警，具有連續分布式無盲區溫度探測、安裝快捷方便、絕緣耐壓性能良好、不受電磁干擾等特點。

DMS-POWER1000系統特點

◆ 精度高、穩定性好、可靠性高
◆ 不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強
◆ 可在強電磁干擾、高雷擊、易燃、易爆等惡劣條件下應用
◆ 測量距離遠，可達10Km
◆ 系統結構簡單、成本低、壽命長

主要技術指標：

◆ 測量距離：2/4/8/10 公里(可選)
◆ 通道數: 1，2，4，6，8，16 可選(光開關)
◆ 定位精度:1 米
◆ 測量時間:＜20 秒
◆ 溫度分辨率:0.1℃
◆ 報警分區:200 個/每路
◆ 繼電器輸出：64 路(可擴展)
◆ 通訊接口：2 個RS232 接口支持MODBUS，1 個以太網接口

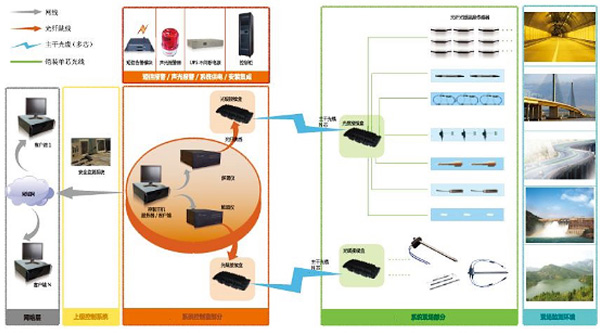

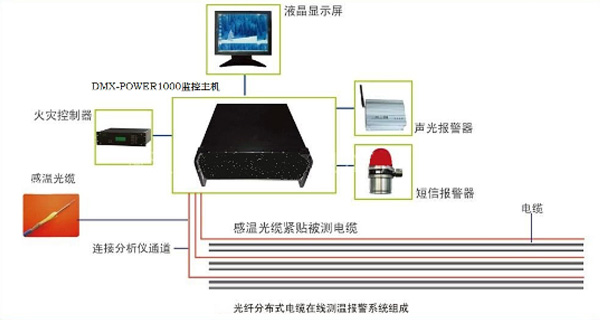

溫度測量系統組成如下：

◆ 感溫光纜
◆ 多路光轉換開關
◆ 帶激光光源的控制器
◆ 軟件
◆ 計算機

布線方式：

◆ 常規布線法
本方案采用每根感溫光纜分別連接于16通道分布式光纖傳感在線溫度監測系統相應通道，將感溫光纜直接與電纜平行鋪設（注意應保持電纜與感溫光纜緊貼）
◆ 階梯布線法
本方案采用一條感溫光纜連接于單通道分布式光纖傳感在線溫度監測系統，感溫光纜采用如圖（B）的形式鋪設，感溫光纜與每根電纜接觸區域控制在1M-1.5M之間較適宜，確保監測的準確度。

應用領域：

◆ 地下或架空高壓電纜的在線溫度檢測及過熱報警
◆ 大中型變壓器的溫度分布測量及過熱報警
◆ 變電站的環境溫度檢測及火災報警
◆ 發電機組的溫度分布測量、故障診斷及過熱報警
◆ 地鐵、煤礦、隧道的火災預防與溫度報警
◆ 油庫、糧庫、危險品庫、冷庫及其他倉庫的溫度監測和報警
◆ 大中型變壓器的溫度分布測量及過熱報警
◆ 大型貨輪、油輪的溫度報警系統
◆ 發電廠各種管網的溫度檢測及超溫報警
◆ 各種大中型輸油管道的溫度檢測及超溫報警
◆ 化工原料、攝影材料、食品等生產過程的溫度動態檢測
◆ 智能大廈、一般民用建筑物內的溫度檢測及火災報警
