產品概述

相對于輸電線路、發電機、電動機和變壓器等電氣設備,母線的故障幾率是比較低的。但由于母線絕緣子或斷路器、隔離開關套管發生閃絡、運行人員誤操作,中低壓母線受小動物危害等原因,母線故障時有發生。而目前在我國220KV以上電壓等級的母線上,為滿足電力系統暫態穩定性的要求,一般均裝設有專門的快速母線保護,母線故障可有選擇地快速切除。110KV電壓等級的母線,視其重要程度和復雜程度,有些裝設專門的母線保護,有的則不裝。而35KV以下電壓等級的中低壓母線,無論其出線條數多少、復雜程度如何,一般都沒有裝設專門的母線保護。而開關柜內部弧光故障是配電系統中一種非常嚴重的故障,它的發生會造成災難性的后果,其內部電弧燃燒釋放的大能量所產生的各種故障電弧效應,嚴重?zé)龤О嘿F的開關設備,短路電流沖擊可損壞主變壓器,造成長時間停電。就目前應用的中低壓母線短路保護方案而言,不能滿足開關柜內部電弧光短路的要求,需要引進新的專用母線保護方案以解決現代電力系統及廠礦企業提高供電可靠性,減少停電時間的問題。

系統組成:

DMS-ARC是一個模塊化的系統,包括主控單元(DMS-ARC-MCU)、電流單元(DMS-ARC-EU)、電源模塊(DMS-ARC-PS)、弧光單元(DMS-ARC-EXT)、弧光傳感器(DMS-ARC-SOR)。
由于配置模塊化,系統適合于各種不同場合的電弧光保護的應用,從只有一個主控單元的簡單系統到包含多個單元能用于選擇性電弧光保護的復雜解決方案。
系統采用光纖星型連接方式,主控單元和電流單元,主控單元和弧光單元、主控單元和弧光擴展單元、弧光單元和弧光擴展單元之間采用光纜連接。

產品參數

DMS-ARC-MCU主控單元:
主控單元是整個弧光保護系統的核心部件,用于管理、控制整套電弧光保護系統。它檢測弧光信號和故 障電流信號,并對接收到的兩種信號進行處理和判斷,當滿足跳閘條件時,發出跳閘指令從而切除故障。
主控單元一般安裝在母線系統電源進線柜或電源進線柜旁邊開光柜的二次控制室門板上。主控單元有4個用于弧光和電流單元的信號輸入接口,共可接24個弧光單元或電流單元。當弧光信號超過16個時,推舉采用弧光單元。此外主控單元根據弧光單元或者弧光傳感器輸送的信號,能準確判斷故障點的位置。


DMS-ARC-EXT弧光單元:

主控單元自帶的弧光檢測接口(由弧光傳感器輸入)有16個,若母線系統要求的監測點超過此數值,則需要采用弧光單元。每個弧光單元包括10個弧光檢測接口,這些接口均為光纖接口,用于連接弧光傳感器?;」鈧鞲衅鞯母泄鈴?qiáng)度則可以通過弧光單元面板上的點位計來調節設定,可以從10Klux調節至50Klux。
弧光單元檢測到的信號通過光纖和數據線傳輸?shù)街骺貑卧骺貑卧罁?jù)設定的邏輯,判斷是否發出跳閘指令?;」鈫卧ǔ0惭b在選定的某個開關柜中,選擇的原則是確保該單元相關光纖使用量較少。


DMS-ARC-EU電流單元:

電流單元用于檢測過電流信號,A/B/C三相電流均可檢測,同時可匹配5A的電流互感器,其中電流的正定可以通過面板上的電位計來調節,整定范圍從50%到500%In,電流電源檢測到信號通過光纖和數據線傳輸?shù)街骺貑卧?,主控單元依?jù)已設定的邏輯判斷是否發出跳閘指令。
電流單元通常安裝在電源進線柜內,每個電源進線都應裝設一臺電流單元。


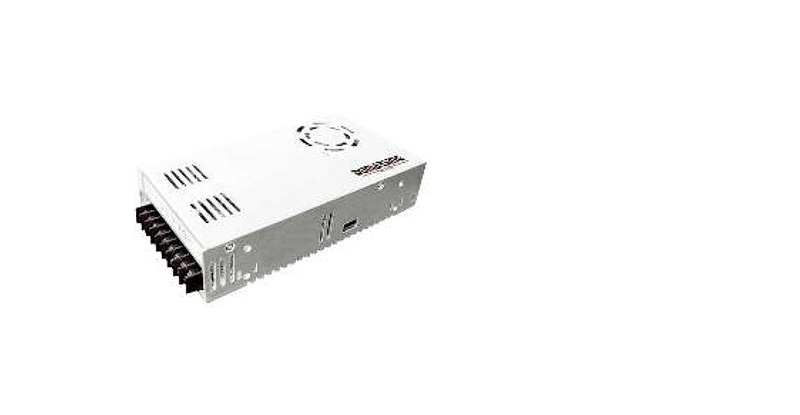

DMS-ARC-PS電源模塊:

DMS-ARC-PS弧光傳感器專用于母線保護的無源光傳感器,是探測弧光的光感應元件,可以檢測電弧光的強度,然后將光信號傳送給主控單元或弧光單元,進而根據電弧光的強度判斷是否需要切斷系統電源。


相關型號:

DMS-ARC-MCU-35(690) 弧光保護系統
DMS-ARC-EU-35(690) 弧光保護系統
DMS-ARC-EXT-35(690) 弧光保護系統
DMS-ARC-SOR-35 弧光保護系統
