有源濾波器
產品概述
技術參數
上圖實例
技術參數

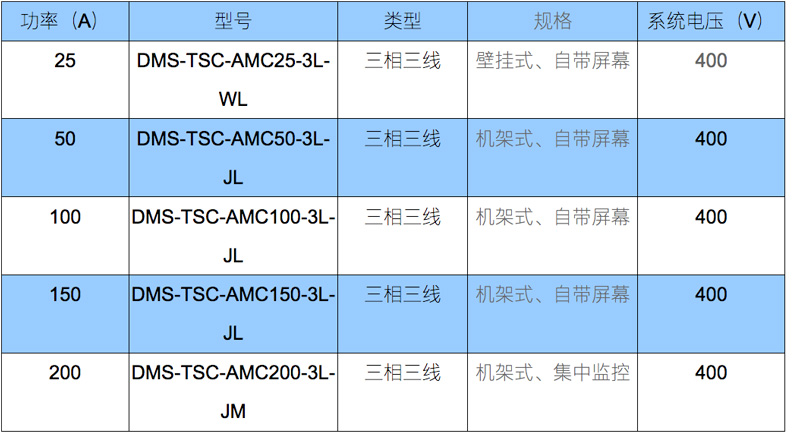

三相三線系統:◆ 模塊化擴展能力: 可擴展至8個功率模塊(同一電壓等級下可同時擴展不同電流規格的模塊)
◆ 工作允差: +/-10%(電壓),+/-5%(頻率)
◆ 可濾除諧波: 從第2次諧波到第61次諧波
◆ 濾波能力: 97%
◆ 無功功率補償: 功率因數設定范圍從感性0.6到容性0.6
◆ 相平衡補償: 可編程的相平衡功能
◆ 有效反應時間: 全響應時間<10ms
◆ 有效功率損耗: <3%額定模塊功率
◆ 防護等級: IP21(開柜門IP20)
◆ 環境溫度: -5℃—40℃(溫度高于50℃,便會有相應的降容)
◆ 濕度 : 可滿足95%RH(無凝露)
◆ 中性線濾波能力: 3倍相線RMS電流

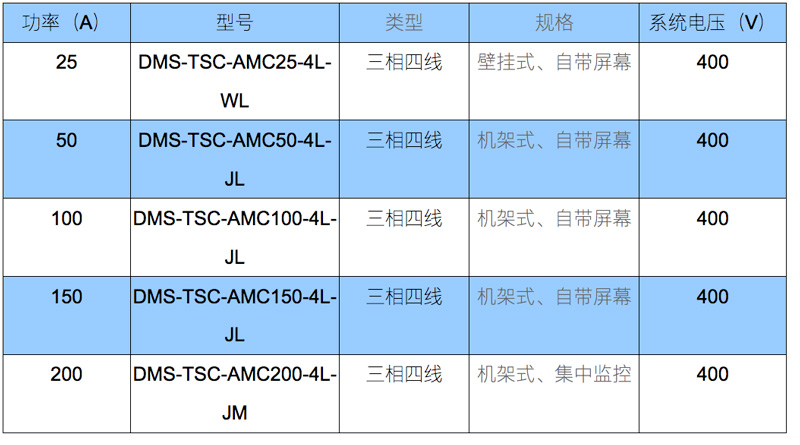

◆ 模塊化擴展能力: 可擴展至8個功率模塊(同一電壓等級下可同時擴展不同電流規格的模塊)
◆ 工作允差: +/-10%(電壓),+/-5%(頻率)
◆ 可濾除諧波: 從第2次諧波到第61次諧波
◆ 濾波能力: 97%
◆ 無功功率補償: 功率因數設定范圍從感性0.6到容性0.6
◆ 相平衡補償: 可編程的相平衡功能
◆ 有效反應時間: 全響應時間<10ms
◆ 有效功率損耗: <3%額定模塊功率
◆ 防護等級: IP21(開柜門IP20),IP00(柜內功能板)
◆ 安裝: 室內安裝,潔凈環境,建議海拔高度不超過2000米(適當降容可至更高海拔)
◆ 環境溫度: -5℃—40℃(溫度高于50℃,便會有相應的降容)
◆ 濕度: 可滿足95%RH(無凝露)
